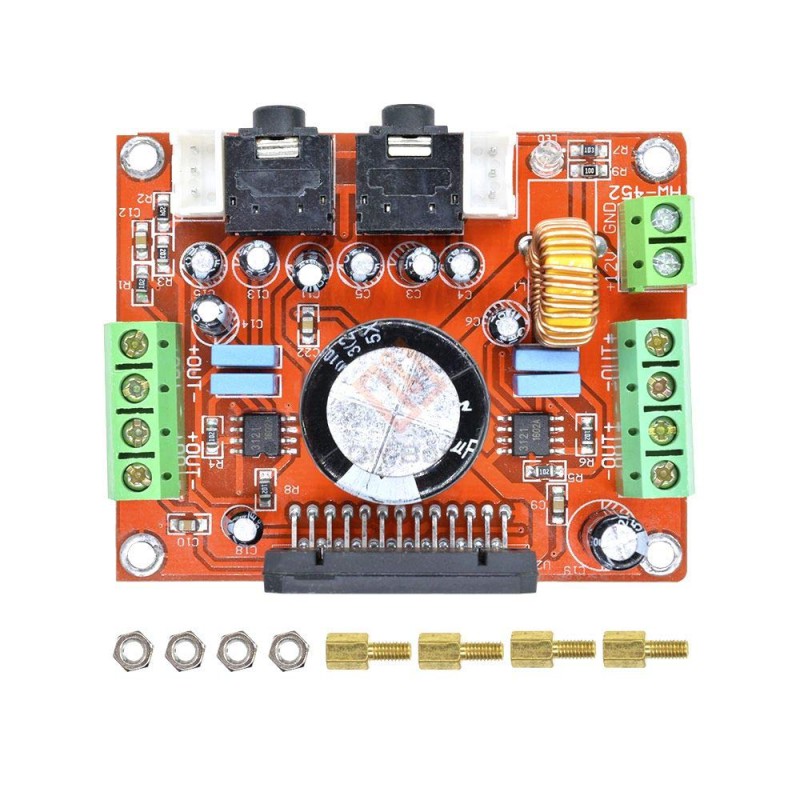

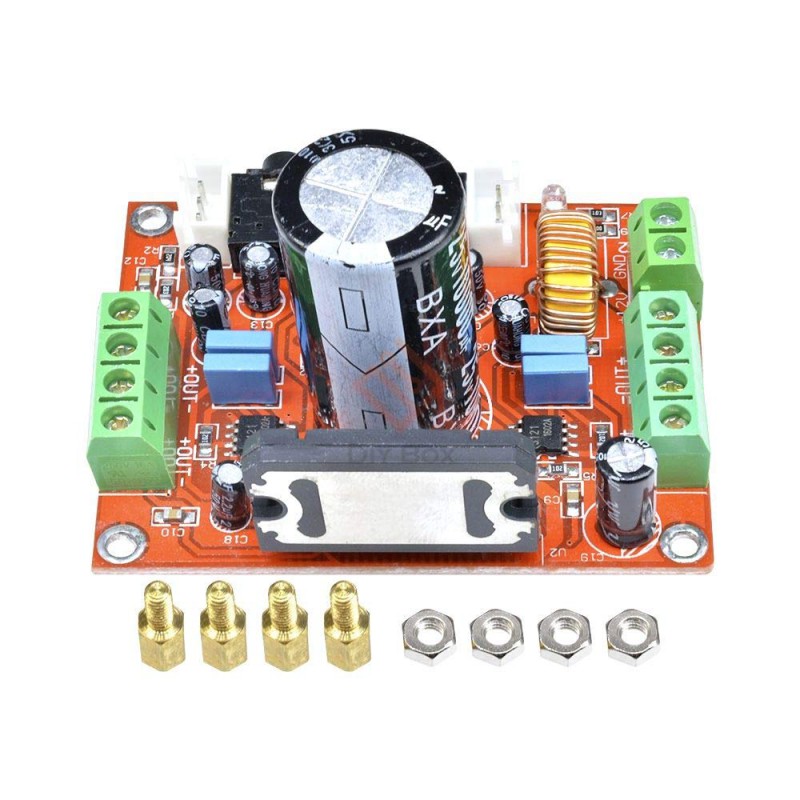

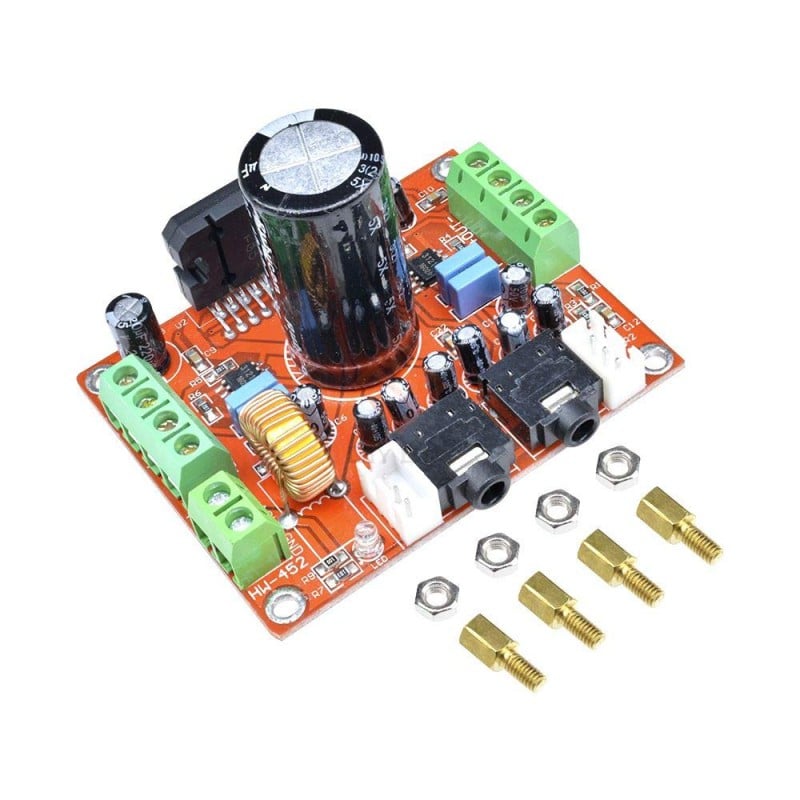

ماژول امپلی فایر TDA 7850 یک تقویت کننده صوتی 4 کاناله با کیفیت بالا است و دارای 4 عدد ورودی جداگانه و 4 خروجی 50 وات است که با ولتاز 12 ولت قابل راه اندازی است و برای کاهش نویز ماژول از خازن های ظرفیت بالا و سلف استفاده شده است.

توجه: برای استفاده از این ماژول حتما هیت سینک مناسب تهیه و نصب کنید.

مشخصات

ولتاژ کاری:12 تا 15 ولت

توان خروجی: 4*50 وات

تعداد ورودی: 4

تعداد خروجی: 4

مقاومت خروجی: 4-8 اهم

ابعاد: 65*52*30(طول*عرض*ارتفاع)

راه اندازی

1.ولتاژ ورودی 12 ولت را به پایه های 12 و GND وصل کنید.

2.به دو صورت میتوان به این ماژول سیگنال صوتی فرستاد روش اول با استفاده از کابل جک 3.5 میلی متری AUX و روش دوم وصل کردن ورودی صوتی به پین هدر های تعبیه شده در در ماژول است.

3. سیم های مربوط به باندهای صوتی را به ترمینال های سبز وصل کنید.

Introduction

Are you want to listen to the lossless music? This amplifier board can meet your needs. It adopts TDA7850 high quality chip and BA3121 denoiser for clear sound of music.

Specifications

Power Supply: DC 12V or 12V Car Power

Chip: TDA7850

Channel Type: 4 Inputs and 4 Outputs

Output Power: 4*50W

Output Match: 4-8 ohm

PCB Board Size: 65 * 52 * 30mm / 2.56 * 2.05 * 1.18in (L * W * H)

Weight: 55g / 1.96oz

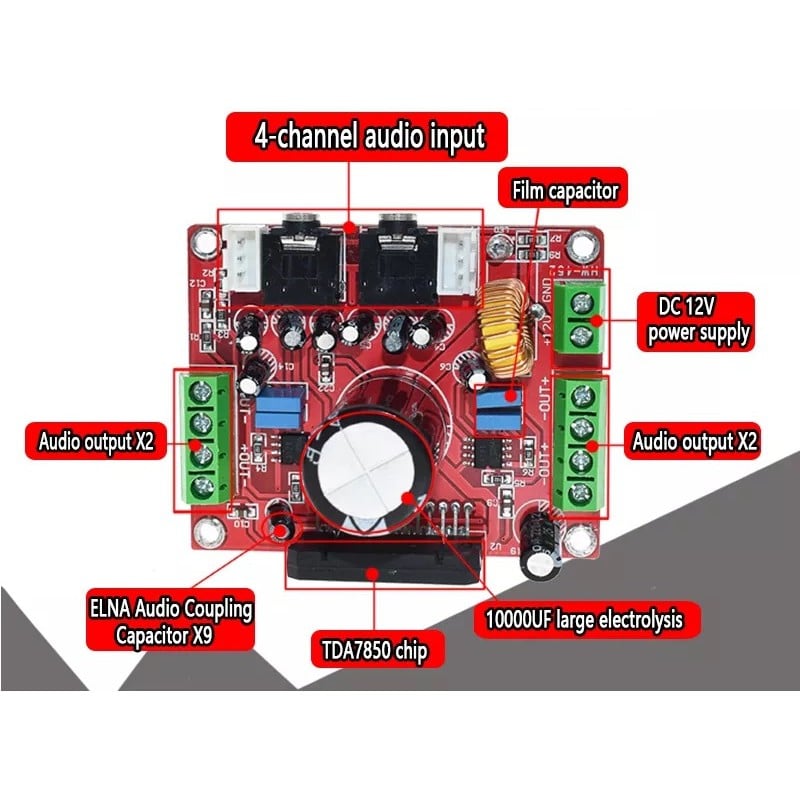

Features

Adopts high quality audio coupling capacitor

The main filter capacitance is 10000uf, sufficient energy to play superior sound quality of the amplifier

TDA7850 is a high-quality Hi-Fi car audio amplifier IC, sound quality is excellent

LC filter, more pure power, smaller ripple and less interference

With BA3121 noise isolation and noise-canceling

4 inputs and 4 outputs

DC 12V power supply or 12V car power

With delay function, no any impulsive sound, no need to install speaker protection

It’s the best choice for car audio upgrade and DIY 4-channel amplifier
