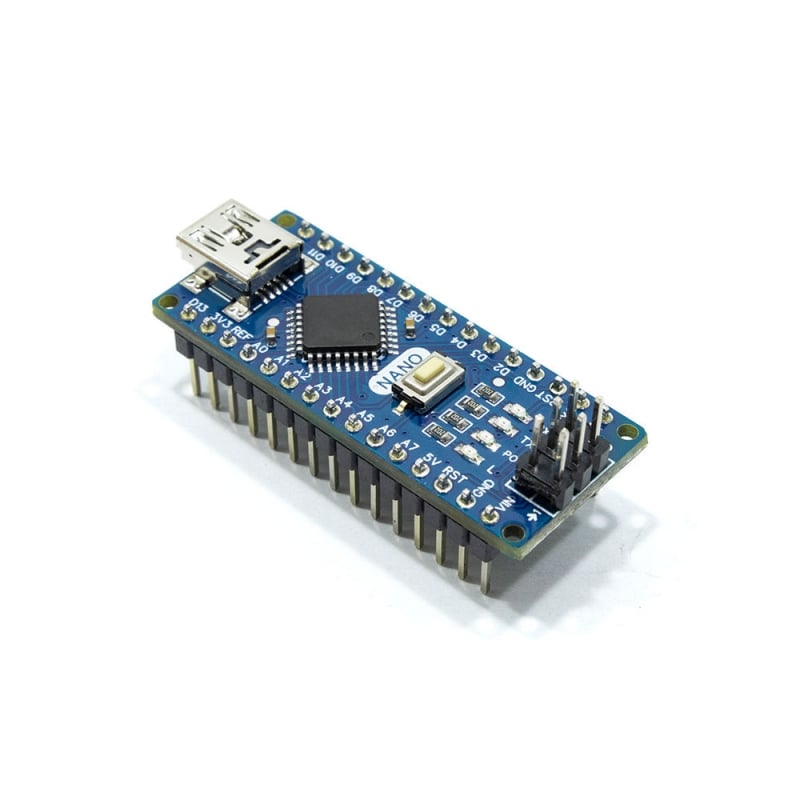

آردوینو نانو یک برد قابل برنامه ریزی اوپن سورس کوچک و کامل است که بر اساس میکرو کنترلرATmega328 سری AVR ساخته شده است. در طراحی این سری از آردوینو نانو از آی سی CH340 به جای FT232 استفاده شده که جهت ارتباط با برد باید درایور CH340 بر روی سیستم نصب شود. این نوع از برد های آردوینو فاقد جک آداپتور می باشد و با یک کابل USB-Mini کار می کند. همچنین طراحی آردوینو نانو به صورتی است که دارای پین هدر بوده که امکان اتصال آسان به بردبورد را فراهم می‌کند.

مشخصات

• میکروکنترلر: ATmega328
• استفاده از آی سی CH340 به جای FT232
• ولتاژ کاری (سطح منطقی): 5 ولت DC
• ولتاژ ورودی (توصیه شده): 5 ولت DC
• پین ورودی/خروجی دیجیتال: 14 عدد
• پین PWM ورودی /خروجی : 6 پین
• پین ورودی آنالوگ: 8 پین
• جریان DC در هر پین ورودی/خروجی: 40 میلی آمپر
• حافظه فلش: 16 کیلوبایت (ATmega168) یا 32 کیلوبایت (ATmega328) که 2 کیلوبایت آن توسط بوت لودر استفاده می شود
• SRAM:  در (ATmega168) مقدار 1 کیلوبایت  و در (ATmega328)  2 کیلوبایت
• EEPROM: در(ATmega168) مقدار 512 بایت و در(ATmega328)  1 کیلوبایت
• سرعت ساعت: 16 مگاهرتز
• ابعاد: :45×18 میلی متر
• وزن: 5 گرم

Introduction

The Arduino Nano is a small, complete, and breadboard-friendly board based on the ATmega328 (Arduino Nano 3.x). It lacks only a DC power jack, and works with a Mini-B USB cable instead of a standard one. In the design of this series of Arduino Nano, IC CH340 is used instead of FT232, and in order to communicate with the board, the CH340 driver must be installed on the system.

Specification

Microcontroller: ATmega168 or ATmega328
Using IC CH340 instead of FT232
Operating Voltage (logic level): 5 V
Input Voltage (recommended): 5 V
Digital I/O Pins: 14 (of which 6 provide PWM output)
Analog Input Pins: 8
DC Current per I/O Pin: 40 mA
Flash Memory: 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
SRAM: 1 KB (ATmega168) or 2 KB (ATmega328)
EEPROM: 512 bytes (ATmega168) or 1 KB (ATmega328)
Clock Speed: 16 MHz
Dimensions: 45 x 18 mm
Weigth: 5 g
